智能手機上的這個電子元件是貼片電感還是貼片電容
2018-08-15 11:31:14
1403
手機，幾乎每個人都具有的一個電子設備，如果手機出現問題，我們肯定會第一時間進行修理，畢竟現在沒有手機的時間都不知道怎么度過，當技術人員在拆解手機進行修理的時候，學過一些電感知識你，看到手機電路板中是自己熟悉的東西，會新奇，但是又不確定那個里面的是貼片電感還是貼片電容，下面由谷景電子小編來解答一下的呢？

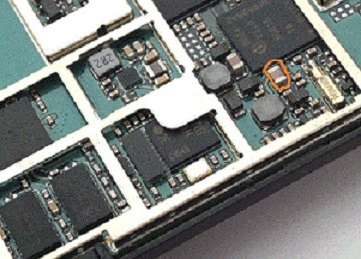

首先看圖中標注的紅圈
看到這個顏色的一般就是貼片電容了嗎？但這也是直觀的觀察，最正確的方法就是通過萬用表測試一下會更加的放心，測試方法如下：
利用電感的特點進行測試分析：萬用表正反量，歐姆調制*10或者*100，指針一般打到底的是電感，如果萬用表正反量，動都不動，或者動了但是沒有打到底的一般是電容。
不用萬能表，但是又想分辨出來可以的嗎？可以的，但是要確保不是在手機主板上面的。
包裝區分：如果是盤裝的話，我們可以看上面的標簽，根據單位進行分別，電感的單位為H.mH,uH，nH,電容的單位為 f，uf，pf，nf。
外觀區分：從外觀上看，電容的顏色要較深一點，微黃或黑色，貼片電感的顏色沒有微黃這個顏色，并且不會很黑。
其實最簡單有效的還是用萬用表測試，準確率高，通過萬用表的導通檔測量兩端，聽蜂鳴器響聲，有響聲的是貼片電感，不響的則是貼片電容
